ARC'TERYX Briza62 フレーム延長 PARTⅡ


2号の縦走用バックパックARC’TERYX Briza62

もう一つの縦走用ザックのaltra62は背面サイズがレディースのレギュラーなので、2号に合ってるんだけどBrizaは背面サイズがレディースのショートサイズ・・・・・・・・・・・・・

デフォルトのままだと若干トルソーサイズが短いので、背負うとヒップベルトがウエストに上がってきてしまうので、背面パッドに内臓されてるアルミフレームを10円硬貨一枚分の23mm延長しトルソーサイズアップを図った事は以前のレポ内で記した!





Blogつながりで色々教えてもらったりしてる山道具道楽の理事長さんが、Briza75用のフレームが予備で作ったのが一つあるので!
って事で、わけてもらう事が出来たので2号のBrizaのフレームを入替えして再度サイズ調整する事にした(^_^.)

理事長さんのレポは ⇒ こちら


デフォルトサイズを23mm延長しただけで、かなり背負い心地は改善された!


横から見てもショルダーハーネスの基部の位置が程良いポジションになってるのが解る!


ただ、僕が行った改良はデフォルトのフレームのエンドに直径23mmの10円硬貨をダクトテープで留めただけで如何せんフレームとしての剛性に欠けるので、今回理事長さんにわけてもらったフレームの長さをカットして入替える事で剛性UPと長さの微調整が出来るようになった(*^_^*)
同時に2号の背中のカーブに合うように再度曲げ加減も調整してみた。

ヒップベルトを外してフレームのみ装着して身体に巻いてみる!
画像左側が新しいフレーム、右側がデフォルトのフレーム。
新しいフレームに黒のマジックでラインを引いてるのは、後でフレームにアールを付けた時に、この位置が背中に当るようにする為!


ザックからヒップベルトだけ外してるので、本来あるはずのランバーパッドが無いので同じ位の厚みになるように当りを作り挟んでいる。
これをしないとフレームを背中に沿って合わす時にラインが外側にずれるので注意が必要。


まず長さをカットする前に2号の背中に合せてフレームを曲げる作業!

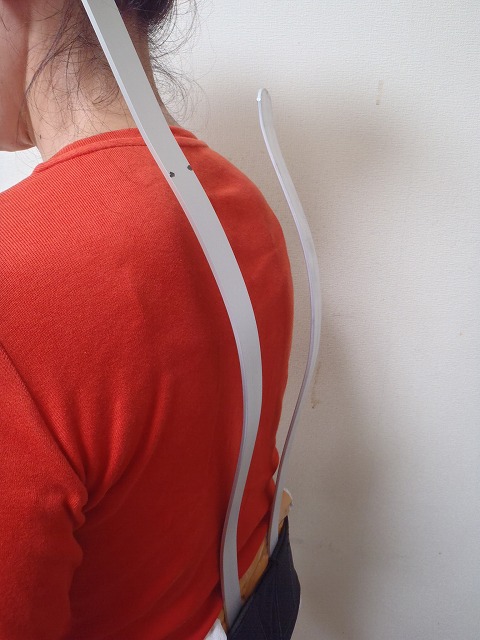

画像手前が新しいフレーム、奥がデフォルトのフレーム。
画像で見てみるとデフォルトのフレームも腰から肩甲骨にかけてのアールが外に向き過ぎてるようだ。
これも、ザックが後下方に引張られてヒップベルトが持ち上がろうとする原因の一つになる。


2号の背中に合せて曲げてみた!

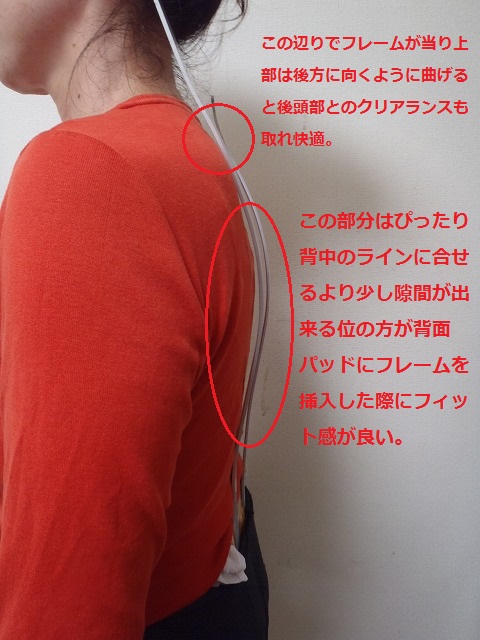

画像では少し解り辛いと思うが、先に黒のマジックでラインを入れたところが背中に少し当る位で、その下は少し隙間が空く位の方が背面パッドにセットした時はなじみが良いようだ!
長さが決まったら、ザックが後頭部に近付き過ぎないようにラインを入れたところから上側を外側に向けて曲げる



2号の背中のラインにバッチリ合った新しいフレーム(画像左)
デフォルトフレーム(画像右)よりもアールが深い事がわかると思う。
それと、フレームの上側部分の外側へ向けて曲げてある部分の角度を多く付ける事でザックと後頭部の間に空間が確保される。


背中のライン合せが完了したら長さ調整する為に不要な部分をカットする。
今回は上側をカット。



23mm延長したデフォルトフレームより7mm多く延長した。


カット部分にやすりを掛けてペーパーで磨いて完了!
ザックの背面パッドにフレームを挿入して完成(^_^)v




デフォルトよりも3cm程フレームが長くなった事になるが、この程度ならヒップベルトの位置も問題無く納まる!
フレームが約3cm長くなったという事は理論上はレギュラーの背面サイズとほぼ同じになった事になるので、フレームの曲げも再調整したし、きっと2号も快適に背負う事が出来るだろう(^_^)






次回の山行でフィッテングテストしてからフレームの当りは再調整が必要だろうなぁ(~_~;)

[PR]
by bphiro | 2014-09-06 17:34 | 道 具 | Trackback | Comments(6)
トラックバックURL : http://bphiro.exblog.jp/tb/22555327
トラックバックする(会員専用) [ヘルプ]
※このブログはトラックバック承認制を適用しています。 ブログの持ち主が承認するまでトラックバックは表示されません。
Commented by katsu♨ at 2014-09-08 09:26 x
相変わらずのストイックなまでの努力と探究心!
真似でけへんわ〜(笑
いやほんまに素晴らしい♫
Commented by bphiro at 2014-09-08 11:55
(*^_^*)
なにせ、Gear好きで特にバックパック好きなんで……………

フィールドテストしてみないと、なんとも言えないけど多分現行よりは良くなってると思う!

次のレポ予定も、またまたザック関連の比較検証だとぉ〜ん~_~;

Commented by 理事長 at 2014-09-09 10:04 x
hiro さんのBrizaとはサイズが違うので心配しましたが、何とかなったようで安心しました。
あとはフイッテイングの微調整で何とかなると思いますよ。
またいろいろとご心配をおかけいたしましたが、今月末からボチボチとハイキング程度から始め、数か月のブランクから立ち直ろうと思っています。
では!

Commented by 目目連 at 2014-09-11 09:04 x
hiroさん

やりますねー。
ここまで来ると、やっぱりメーカーサービスと言うより、各自のカスタマイズの範疇ですね。
私は大雑把なので、hiroさんのような緻密な作業はできません。
カスタマイズ能力の有無が、道具の使い心地を大きく左右する好例ですね。
Commented by bphiro at 2014-09-12 15:33
理事長さん

こんにちわ<(_ _)>

送って頂いたステーが我が家のBrizaのステーより長かったので、逆に調整がし易かったです!
よくよく見てみるとデフォルトのステーの上部の曲げ角度が凄く浅かったので、曲げのポイントを少し下にして後方に深く曲げてみたところ後頭部と雨蓋とに間に、程好いクリアランスも取れステー自体もデフォルトよりも3cm程長くなった事で背面サイズがレギュラーと同等になり、大きく背負い心地が変わりました!

(^_^)
ハイキングから徐々に身体を慣らしていって一日も早い完全復活お待ちしてます!
Commented by bphiro at 2014-09-12 16:15
目目連さん

どもです!

そうですね・・・・・・・・・・・・・・・・(*_*)
確かに、メーカーは万人に合うようなデフォルトセッティングをしますからね!
また、後日レポの中で書きますが、僕は再度ステーの曲げを調整したのみで2号は、本レポの内容ですが、かなり背負い心地は改善され良い区なりましたよ(^_^.)

僕の方なんて、ほんの少しステーの曲げをきつくしただけです!
